DYNAPAR增量式轴编码器HR25系列东莞经销处

点击放大
产品型号:
产品报价:
产品特点:
DYNAPAR增量式轴编码器HR25系列东莞经销处,HR25尺寸25轴编码器尺寸25增量轴编码器,具有坚不可摧的编码盘和扩展温度选项可靠的双排轴承设计坚不可摧的代码光盘行业标准尺寸25(2.5“)HR25系列是一款坚固,可靠,经济的编码器,适用于工业运动应用。从编码器的轴端看;正交相位:90°±22.5°电气,对称性:180°±18°电气.
  DYNAPAR增量式轴编码器HR25系列东莞经销处的详细资料:

DYNAPAR增量式轴编码器HR25系列东莞经销处



尺寸25增量编码器系列H25尺寸25增量编码器系列采用Dynapar的光学技术,可在要求苛刻的工业应用中实现可靠的反馈,包括工厂自动化,包装,纸,钢铁等。选项包括具有高达10,000 PPR真正直接分辨率的模型,扩展的工作温度范围,具有IP67密封和危险区域认证(ATEX,CSA,IECEx)的型号。Dynapar还提供带有伺服或法兰安装的25号增量式编码器,以及带有集成联轴器和法兰的型号,可简化安装。

DYNAPAR增量式轴编码器HR25系列东莞经销处,HR25尺寸25轴编码器尺寸25增量轴编码器,具有坚不可摧的编码盘和扩展温度选项可靠的双排轴承设计坚不可摧的代码光盘行业标准尺寸25(2.5“)HR25系列是一款坚固,可靠,经济的编码器,适用于工业运动应用。从编码器的轴端看;正交相位:90°±22.5°电气,对称性:180°±18°电气,指数:180°±18°电气(B低电气门控),波形:方波,上升和下降时间进入负载电容不到1微秒1000 pf电输入功率:最大80 mA时为5至26 VDC,不包括输出负载输出:4469差分线路驱动器:100mA,接收器或资7272推挽:40mA,吸收或源7272差分线路驱动器:40 mA,接收器或资源7273开路集电极:40mA,最大吸收频率响应:最小100 kHz。 (指数最低75 kHz适用于扩展温度范围)抗噪声:经EN61326-1测试电抗扰度:反极性和短路电路保护端接:MS连接器,M12连接器.



电缆配置:
1)电缆配置(表1和表3):PVC护套,105°C额定值,整体箔屏蔽; 3对双绞线26 AWG(输出信号),加2对双绞线24 AWG(输入
功率)
2)电缆配置(表2):PVC护套,105°C额定值,整体箔屏蔽; 3对双绞线26 AWG(输出信号),加2对双绞线24 AWG(输入功率)
3)电缆配置(表4,5和6):PVC护套,105°C额定值,整体箔屏蔽; 24 AWG导线,最小
4)标准电缆长度为10英尺,但可以任意长度订购,增量为5英尺。 例如,对于20英尺电缆,请将-XXXX替换为-0020
5)*所有型号均未提供索引。 查看订购信息。
6)**对于防水应用,请使用NEMA4 10针电缆和连接器109209-XXXX。
7)“MS”型配对连接器和预制电缆的额定值为NEMA 12
8)“M12”电缆组件额定IP67

电缆配接连接器:

7针,型号MS3106A-16S-1S(MCN-N5);
10针,型号MS3106A-18-1S(MCN-N6)
10针,NEMA4型(MCN-N6N4)
带5针M12连接器的电缆(112859-XXXX)
带8针M12连接器的电缆(112860-XXXX)

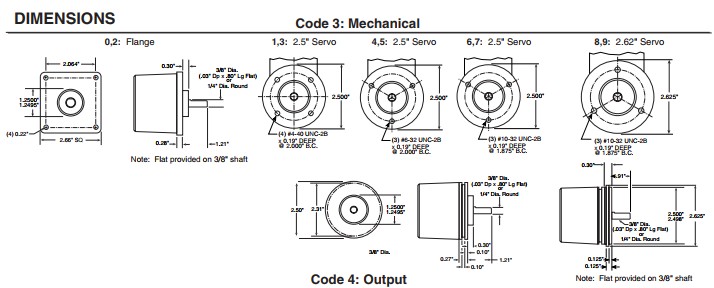

机械
轴尺寸:1/4“或3/8”
轴装载:(距离编码器面0.25英寸)80
磅。径向,80磅。轴向
轴速:最大10,000 RPM
轴径跳动:最大0.001“ TIR
惯性力矩:3.0 x 10-4 oz-in-sec2
外壳和盖子:铝
轴材质:不锈钢
圆盘材质:聚酯薄膜
重量:1.5磅
环境
工作温度:
标准:0至+ 70°C;
延长:0至+ 85°C(请咨询工厂以获取低温
温度操作至-40°C)
储存温度:-40至+ 90°C
震动:50 G持续11毫秒
振动:20 G时为5至2000 Hz
湿度:高达98%(非冷凝)
外壳评级:
HR525:NEMA12 / IP54(防尘,防溅);
HR625:NEMA4 / IP66(防尘,冲洗)
规格
主要特点
增量编码器
Shafted编码器
系列HR25 Dynapar™品牌
标准操作特性
代码:增量,光学
分辨率:1到1024 PPR(脉冲/转)
准确度:(最坏的情况是任何其他任何边缘
边缘)±7.5弧分。
格式:双通道正交(AB),可选
指数(Z)和互补产出
相位感应:用于CW或CCW轴旋转的引线B.
