33-1 HW01KS电主轴JAGER德国* 33-1 HW01KS用于高速铣削、磨削、钻孔、雕刻的电主轴是德国JAGER 原厂生产的,是在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术。主轴是一套组件，它包括电主轴本身及其附件：电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置等。这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴"特性为高转速、高精度、低噪音、内圈带锁口的结构更适合喷雾润滑。电动机的转子直接作为机床的主轴，主轴单元的壳体就是电动机机座，并且配合其他零部件，实现电动机与机床主轴的一体化。
JAGER电主轴结构是电主轴由无外壳电机、主轴、轴承、主轴单元壳体、驱动模块和冷却装置等组成。电机的转子采用压配方法与主轴做成一体，主轴则由前后轴承支承。电机的定子通过冷却套安装于主轴单元的壳体中。主轴的变速由主轴驱动模块控制，而主轴单元内的温升由冷却装置限制。在主轴的后端装有测速、测角位移传感器，前端的内锥孔和端面用于安装刀具， 33-1 HW01KS电主轴JAGER德国*。
轴承：
钢球轴承（个） 2
永JIU油脂润滑 免维护
电机：
电机技术
三相异步驱动装置
(无刷、无传感器)
频率 1.000 Hz
电机极数（成对） 1
额定转速 60.000 rpm 功率值无冷却：
Pmax / 5s S6-60% S1-100%
额定输出功率 0,24 0,24 0,18 [kW]
电压 46 46 44 [V]
电流 6,5 6,5 5,5 [A]
特征:
外壳 铝

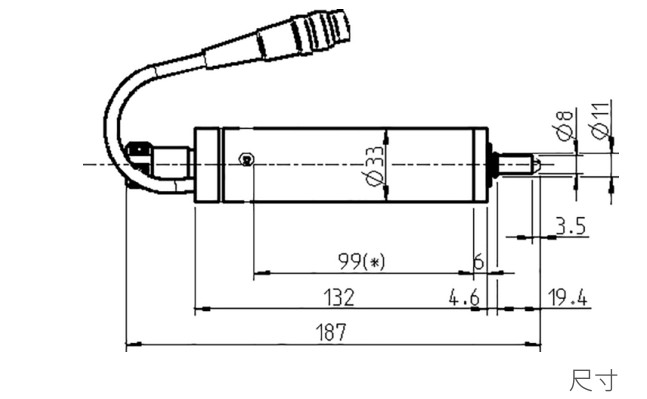

外壳直径 33 mm
冷却 无冷却
散热 通过电主轴托架
外壳温度 < + 45° C
工作环境温度 + 10° C ～ + 45° C
防护等级 IP43
刀具更换 手动换刀
夹头型号 5，5H
夹紧范围大为 3.5 mm (1/8“)
右转
设备插头
3 针 (Amphenol C 091 A)
电缆长度 2 m
重量 ~ 0,5 kg
内部锥体径跳 < 1 µ
*型号：
33-1 HW01 KS
42-2 W27 FS
42-2 W27 FS
42-2 W38 FS
42-2 W38 FS
KA1-09/60
Z33-M0100.01 S1A
Z33-M0100.04 K2S15
Z33-M030.06 K1
Z33-M060.01 S1A
Z33-M060.03 K2
Z33-M060.03 K2S2A
Z33-M060.05 S1
Z33-M060.10 K2S15
Z33-M060.11 K02S1
Z33-M060.51 K0,15 S15
Z33-M060.51 K2S15
Z33-M060.51 K3
Z33-M080.03 K2S15
Z42-M160.18 S3A
Z42-M160.20 K1S2
Z42-M160.20 S5
Z42-M160.20 S5A
Z45-M160.01 S5A
Z45-M160.02 S5
Z45-M160.03 S5
Z45-M160.04 S5A
Z45-M160.04 S5A
Z62-M260.01 S2
Z62-M260.01 S5
Z62-M260.23 S5
Z62-M280.24 K1,2CK
Z62-M280.25 S5
Z62-M360.27 S5
Z62-M360.52 S5AM
Z62-M360.56 S5
Z62-M360.57 S5
Z62-M445.01 S5
Z62-M445.01 S5
Z62-M450.01 S21 |
