*德国IFM电感式传感器GM701S，德国IFM电感式传感器GM701S是利用线圈自感或互感系数的变化来实现非电量电测的一种装置。利用电感式传感器，能对位移、压力、振动、应变、流量等参数进行测量。它具有结构简单、灵敏度高、输出功率大、输出阻抗小、抗干扰能力强及测量精度高等一系列优点，因此在机电控制系统中得到广泛的应用。它的主要缺点是响应较慢，不宜于快速动态测量，而且传感器的分辨率与测量范围有关，测量范围大，分辨率低，反之则高。 GM701S电感式传感器利用电磁感应原理将被测非电量如位移、压力、流量、 振动等转换成线圈自感量L或互感量M的变化, 再由测量电路转换为电压或电流的变化量输出电感式传感器具有结构简单, 工作可靠, 测量精度高, 零点稳定, 输出功率较大等一系列优点, 其主要缺点是灵敏度、线性度和测量范围相互制约, 传感器自身频率响应低, 不适用于快速动态测量。GM701S电感式传感器种类很多，常见的有自感式传感器，互感式传感器和电涡流式传感器三种。

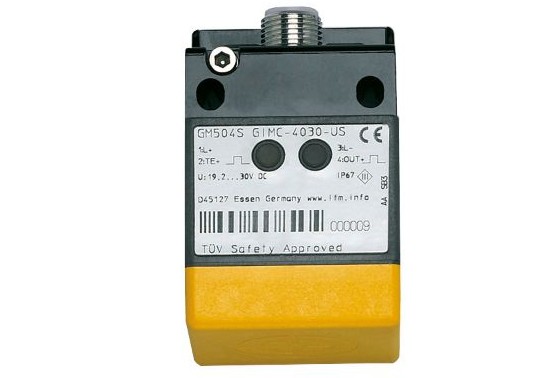

GM701S电感式安全传感器; DC; 3-线; PNP; M12 接插件; 镀金触点
产品标识 电感式安全传感器
工作电压DC 19.2...30 V
电压类型 DC
输出功能 2 x OSSD (A1和A2)
安装 非齐平安装
原材料 PPE; 模压铸锌
显示 操作: 1 x LED 绿色; 信号: 1 x LED 黄色
显示操作 绿色
外壳防护等级 IP 65; IP 67
防护等级 III
环境温度 -25...70 °C
型号 GM701S *德国IFM电感式传感器GM701S 工作原理: GM701S电感式传感器的工作原理是电磁感应。它是把被测量如位移等，转换为电感量变化的一种装置。按照转换方式的不同，可分为自感式（包括可变磁阻式与涡流式）和互感式（差动变压器式）两种 。 变磁阻式传感器 当一个线圈中电流i变化时，该电流产生的磁通Φ也随之变化，因而在线圈本身产生感应电势e，这种现象称之为自感。产生的感应电势称为自感电势。 变磁阻式传感器的结构如图1所示。它由线圈、铁芯和衔铁三部分组成。铁芯和衔铁由导磁材料如硅钢片或坡莫合金制成，在铁芯和衔铁之间有气隙，气隙厚度为δ，传感器的运动部分与衔铁相连。当衔铁移动时，气隙厚度δ发生改变，引起磁路中磁阻变化，从而导致电感线圈的电感值变化，因此只要能测出这种电感量的变化，就能确定衔铁位移量的大小和方向。 特点：变磁阻式传感器具有很高的灵敏度，这样对待测信号的放大倍数要求低。但是受气隙δ宽度的影响，该类传感器的测量范围很小。 可变磁阻式传感器自感 自感L与气隙δ成反比，而与气隙导磁截面积S0成正比。灵敏度S与气隙长度δ的平方成反比，δ愈小，灵敏度S愈高。为了减小非线性误差，在实际应用中，一般取。这种传感器适用于较小位移的测量，一般约为0.001～1 mm。 差动变压器式传感器 互感型传感器的工作原理是利用电磁感应中的互感现象，将被测位移量转换成线圈互感的变化。由于常采用两个次级线圈组成差动式，故又称差动变压器式传感器。 差动变压器式传感器输出的电压是交流量，如用交流电压表指示，则输出值只能反应铁芯位移的大小，而不能反应移动的极性；同时，交流电压输出存在一定的零点残余电压，使活动衔铁位于中间位置时，输出也不为零。因此，差动变压器式传感器的后接电路应采用既能反应铁芯位移极性，又能补偿零点残余电压的差动直流输出电路。 把被测的非电量变化转换为线圈互感变化的传感器称为互感式传感器。这种传感器是根据变压器的基本原理制成的，并且次级绕组用差动形式连接，故称差动变压器式传感器。差动变压器结构形式较多，有变隙式、变面积式和螺线管式等。变隙式传感器的结构原理如图2所示图中r1a与L1a , r1b与L1b , r2a与L2a , r2b与L2b，分别为W1a , W1b , W2a, W2b绕阻的直流电阻与电感。 电涡流式传感器 金属导体置于变化着的磁场中，导体内就会产生感应电流，这种电流像水中旋涡一样在导体转圈，这种现象称为涡流效应。电涡流式传感器结构示意图如图3所示。 根据法拉第定律，当传感器线圈通以正弦交变电流I1时，线圈周围空间必然产生正弦交变磁场H1，使置于此磁场中的金属导体中感应电涡流I2，I2又产生新的交变磁场H2。 |
