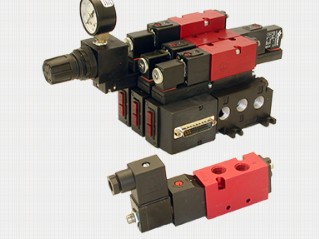

美国VERSA四通阀VAG-4522-316-3358E

点击放大
产品型号:
产品报价:
产品特点:
美国VERSA四通阀VAG-4522-316-3358E-LB-XX-D024系列提供铝制主体,多用途4通,侧开式或歧管安装阀,美国VERSA的C5,C7和C9阀门是多用途4通,5通道2位置或5通道3位置,电磁阀,先导或手动气动阀。C系列阀门可用于侧面移植,机架安装或歧管安装,并提供完整的歧管选项。是具有四个油口的控制阀。
  美国VERSA四通阀VAG-4522-316-3358E的详细资料:

美国VERSA四通阀VAG-4522-316-3358E

东莞市巴菲特自动化设备有限公司供应美国VERSA系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着多年经营经验,熟悉并了解市场行情,赢得了国内外好评!

美国VERSA 四通阀VAG-4522-316-3358E-LB-XX-D024系列提供铝制主体,多用途4通,侧开式或歧管安装阀,美国VERSA的C5,C7和C9阀门是多用途4通,5通道2位置或5通道3位置,电磁阀,先导或手动气动阀。C系列阀门可用于侧面移植,机架安装或歧管安装,并提供完整的歧管选项。是具有四个油口的控制阀。四通阀是制冷设备中不可缺少的部件,其工作原理是,当电磁阀线圈处于断电状态,先导滑阀在右侧压缩弹簧驱动下左移,高压气体进入毛细管后进入右端活塞腔,另一方面,左端活塞腔的气体排出,由于活塞两端存在压差,活塞及主滑阀左移,使排气管与室外机接管相通,另两根接管相通,形成制冷循环。


当电磁阀线圈处于通电状态,先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移,高压气体进入毛细管后进入左端活塞腔,另一方面,右端活塞腔的气体排出,由于活塞两端存在压差,活塞及主滑阀右移,使排气管与室内机接管相通,另两根接管相通,形成制热循环。VERSA的C5是四通歧管安装和体移植,两/三位置(5/2 5/3)阀,与⅛” NPT端口标准和ISO G螺纹可选的。可选的Pre-Wired sub D连接器可在歧管上支持多达12个阀门。阀体式阀门采用通用流量设计,电磁阀,手动或先导式操作,可单独安装或使用#6螺钉并排安装在2至10台机架式歧管上。所述C7是四通歧管安装和体移植,两/三位置(5/2 5/3)阀,带¼” NPT端口标准和ISO G螺纹可选的。可选的Pre-Wired sub D连接器可在歧管上支持多达12个阀门。

所述C9是四通歧管安装和体移植,两/三位置(5/2 5/3)阀,具有½” NPT端口。可选的Pre-Wired Amphonal 19针连接器可在歧管上支持多达8个阀门。车身阀门采用通用流量设计,电磁阀或先导式操作,可单独安装或使用¼“螺钉并排安装。覆盖 - 有 四种类型的覆盖:标准,后缀细节-G,-M和-CML。标准是推动锁定,不需要呼叫。-G是一个有保护的瞬间接触,-M是无人防守的瞬间接触,-CML是一个凸起的握把,推动扭转锁定。根据所使用的电磁阀导向帽,有两种款式可供选择; 工程聚合物或铝。工程聚合物-CML,-M和标准。铝-CML,-M,-G和标准。

美国VERSA四通阀VAG-4522-316-3358E

工作原理:
制冷
空调处在制冷状态时,四通阀不通电,四通阀处于AD连通,BC连通的状态,冷媒通过压缩机压缩转变为高温高压的气体,通过四通阀的A口,由D口排出,进入室外热交换器(冷凝器),在冷凝器吸冷放热后变成中温高压的液体,经膨胀阀后,变成低温低压的液体,经过室内热交换器(蒸发器)吸热放冷作用后,变成低温低压的气体,经过四通阀B口,由C口回到压缩机,然后继续循环。
制暖
空调处在制暖状态时,四通阀通电,活塞向右移动,使AB连通,CD连通,冷媒通过压缩机压缩转变为高温高压的气体,通过四通阀的A口,由B口排出,进入室内热交换器(冷凝器),在冷凝器吸冷放热后变成中温高压的液体,经膨胀阀后变成低温低压的液体,经过室外热交换器(蒸发器)吸热放冷作用后,变成低温低压的气体,经过四通阀D口,由C口回到压缩机,然后继续循环。

技术规格
设计
打包平衡阀芯

施工
阳极氧化铝体,FKM(碳氟化合物)密封

服务
[C5 / C7]:气动至115 psi(8 bar)
[C9]:气动至150 psi(10.3 bar)

功能
四向,多用途,5/2或5/3


[C5]:0.197“(5mm)
[C7]:0.276“(7mm)
[C9]:0.354“(9mm)

端口大小/流量
[C5]:1/8“NPT或G / 0.75 Cv
[C7]:1/4“NPT或G / 1.6 Cv
[C9]:1/2“NPT或G / 4.1 Cv

样式
[C5 / C7]:侧面开口,机架安装或歧管安装
[C9]:侧装或歧管安装


[C5 / C7]:电磁阀飞行员,远程驾驶员或手动
[C9]:电磁阀飞行员或远程飞行员
