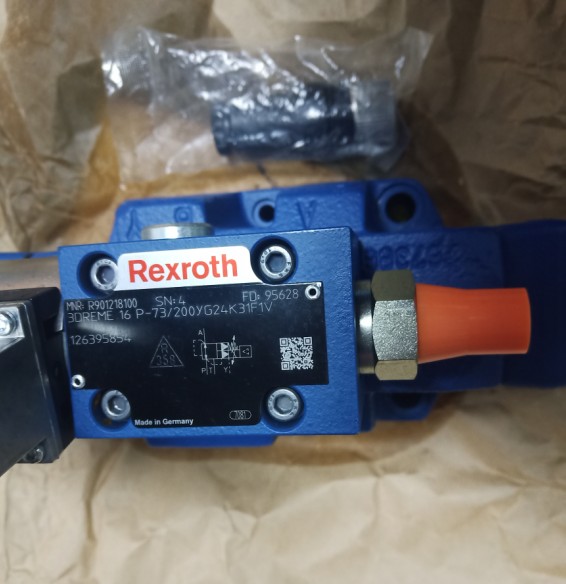

REXROTH电控先导式三通减压阀R901218100,3DRE(M)E型是电控先导式三通减压阀,带执行器压力限制。尺寸10、16,组件系列7X,蕞高 工作压力350 bar,大流量 300升/分钟.它们用于降低系统压力,三通阀阀体有三个口,一进两出,(左进,右和下出)和普通阀门不同的是底部有一出口,当内部阀芯在不同位置时,出口不同,如阀芯在下部时,左右相通,如阀芯在上部时,右出口被堵住,左和下口通。因为左口和右口不在一条水平线上。当高加紧急解列时,阀门关闭,给水走旁路。 技术设置 该阀由两个主要组件组成: 先导控制阀(1)带比例电磁阀(2),可选带大压力限制(15) 带主阀芯(4)的主阀(3)。 在先导控制阀上还有一个带有控制电子装置的壳体(16)。在连接器(17)上施加电源电压和指令值电压。在出厂时,调节指令压力特性曲线的制造公差很小。 通用功能: 取决于指令值的设置,要通过先导控制阀(1)降低油口A中的压力。 通过减压端口P,弹簧(5)和(6)将主阀芯(4)保持在中央位置。以这种方式,防止了致动器上的启动跳动。 先导油从孔(7)经由流量控制器(8)经由控制室(11)到达节气门间隙(9)并通过管线(10)进入油口Y。该连接口应通过以下位置引入油箱:零压力。 减压: 根据指令值在控制室(11)中建立先导压力。 通过喷嘴(12)在弹簧腔(13)中建立压力,并使主阀芯(4)向右移动。 液压油从P流向A。 弹簧腔室(14)中有端口A的执行器压力。 油口A中的压力增加到先导控制阀(1)的设定压力,导致主阀芯(4)向左移动。油口A中的压力几乎与先导控制阀(1)上的设定压力相同。 压力限制: 如果油口A中的压力超过先导控制阀(1)的设定压力,则主阀芯(4)进一步向左移动。 这将打开从A到T的连接,并将端口A中待处理的压力限制为设置的命令值。 REXROTH电控先导式三通减压阀R901218100 3DREME型 为了防止比例电磁阀上出现过高的控制电流,从而强制性地导致端口A中的压力升高,进行液压保护,可以选择安装弹簧加载的泄压阀作为大压力限制(15)。 大压力限制是根据相关压力等级预先设置的。在该版本中,先导油由单独的控制回路(外部)供油。先导油的回流不直接进入主阀的通道T,而是通过油口Y(外部)单独引导至油箱。内部先导油供应先导回油外部,在该版本中,先导油从主阀的通道P(内部)供油。先导油的回流不直接进入主阀的T通道,而是通过油口Y(外部)单独引导至油箱。将关闭底板X的端口。 特征: 先导阀,用于降低压力(P至A)和限制系统压力(A至T) 比例电磁铁操作 由比例螺线管带中心螺纹和可分离线圈驱动 对于底板安装:根据DIN 24340 A型和ISO 4401的端口样式 可选的大压力限制 阀门和控制电子设备一站式提供 集成电子产品(OBE),对指令值压力特性曲线的制造公差很小 线性压力/指令值特性曲线 |
