LC32A05E7X力士乐插装阀现货,插装阀以液体为介质,在液压系统中,能够通过机动或电动方式,可以调节、控制其流体方向、流量、压力等油路动作;其安装形式为螺纹旋入式的液压执行元件液压元件将向微型化、高压力、大流量、高速度、高性能、高质量、高可靠性、系统成套方向发展;向低能耗、低噪声、振动、无泄漏、耐久用、以及污染控制、应用水基介质等适应绿色环保要求的方向发展;开发高集成化高功率密度、智能化、人性化、机电一体化以及轻小型微型液压元件。 力士乐插装阀的应用领域: 由于插装阀具有加工方便、拆装方便、结构紧凑、互换性强、便于大批量生产等一系列的优点,已经被广泛应用在农机、废物处理设备、起重机、拆卸设备、钻井设备、铲车、公路建设设备、消防车、林业机械、扫路车、挖掘机、多用途车、轮船、机械手和油井、矿井、金属切削、金属成型、塑料、成型、造纸、纺织、包装设备及动力单元、试验台中等。
组成主要包括阀体,主阀芯,先导体,控制阀芯,弹簧座和阻尼孔。提升负载时,流动从A到B,使主阀芯打开。如果压力下降(例如由于管子破裂),由于腔通着负载压力,主阀芯立即关闭。下放负载(典型回路)这时流动从B至A。油口A经方向阀通到油箱。足够的油液进入缸的有杆腔以造成所需的速度。油口X处的控制压力与油口B的负载压力之比为1:20。达到控制压力时,主阀芯打开。控制阀芯使先导体升离阀座,而腔经其内孔和油口A向油箱回油。与此同时,在油口B中的负载压力由于先导体在主阀芯中的纵向运动而不再作用在腔。于是主阀芯卸载。
LC32A05E7X力士乐插装阀现货 控制阀芯对应主阀芯的相反侧接触阻尼阀芯的凸台。为了打开主阀芯,油口X中的控制压力取决于腔中的弹簧。当阀打开时,该压力为20bar,全开时为50bar。开口面积,开启压力及开口压差之间的关系决定从B至A的从执行器排出的流量。这本身直接取决于执行器另一侧的进口流量,从而防止执行器“失控”。如果管子破裂发生在方向阀与平衡阀的油口A之间,则不影响负载下放操作。 力士乐插装阀是专为紧凑型设计而设计的元件。带有连接A和B的动力部分安装在控制块中的接收孔中,该接收孔根据ISO 7368标准化并用盖子封闭。在大多数情况下,盖子也是从动力部分的控制侧到先导控制阀的连接。通过各个先导控制阀的控制,动力部分可以应用于压力,方向和节流功能或这些功能的组合。通过将尺寸调节到致动器的各个路径的各种流动来实现特别有效的解决方案。元件的功率部分用于多种功能是非常经济有效的。力士乐双向插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选的行程限制功能,液压控制的方向座阀或根据所需的整体功能的梭阀。另外,电动方向阀芯或座阀可以安装在控制盖上。 力士乐双向插装阀的原理: 力士乐双向插装阀和其阀孔的设计通用性的重要性在于大批量生产。就某一种规格的插装阀为例,为了批量生产,其阀口的尺寸是统一的。此外,不同功能的阀可采用同一规格阀腔,例如:单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。如果同一规格、不同功能的阀无法采用不同阀体,那么阀块的加工成本势必增加,插装阀的优势就不复存在。 力士乐双向插装阀的特征: 1、阀门提升阀带或不带阻尼鼻 2、2个面积比率 3、6种不同的开裂压力

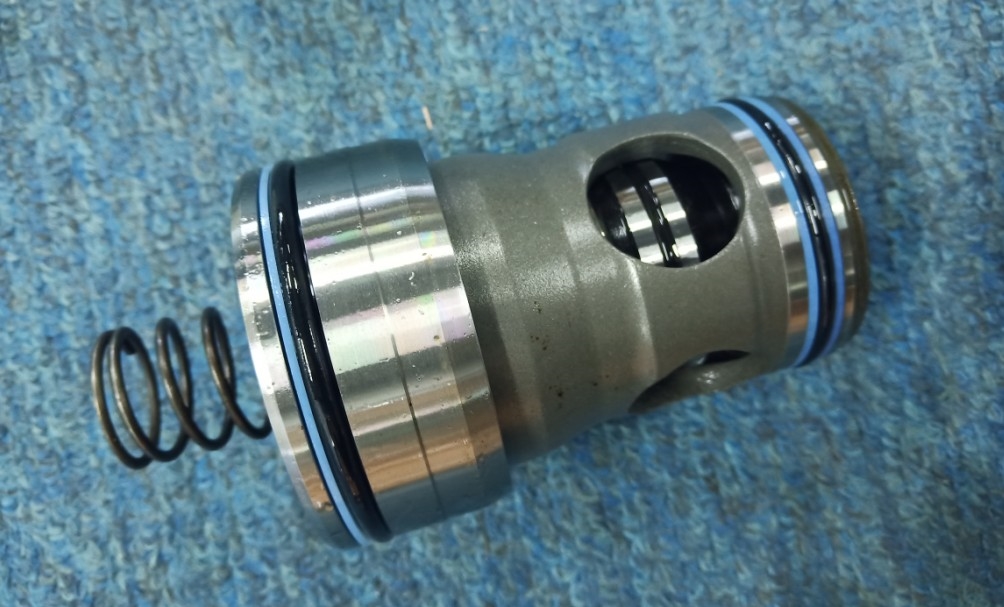

温馨提示:该系列产品 型号众多,齐全,未及时更新上传产品资料,如需索取产品资料,请与客服联系!产品 型号 齐全。图片,型号,网站上的标价不准确 以客服报价为准。敬请谅解! 1、由于产品型号众多,只上传了部分产品,如果您搜索不到您要的产品,可以咨询卖家,我们将竭诚为您服务。如需产品更多详细资料及说明,请与我们联系。 2、本店产品销售面向全国各地,由于各个地方的运费有所不同,我们会按照快递公司收取的费用进行更改。 3、为了保护您的利益,我们提醒您从快递员手中接到货物时请务必当面开包验货,在确认您所购买的货物齐全并准确无误时再签收,或者签收后当面打开验货。如在打开验货时发现货物丢失、损坏等情况,请及时与我们联系. 如果是快递公司损坏了请拒收。 4、我们重视您的每一个中肯评价。您如果还满意并给我们鼓励的好评,我们会感激不尽!如果您有任何不满,请先跟我们沟通,相信任何合理的问题都可以解决。 三大保证: 1、保证全新* 2、保证安全准时发货 3、保证售后服务质量 实物图片:
|
