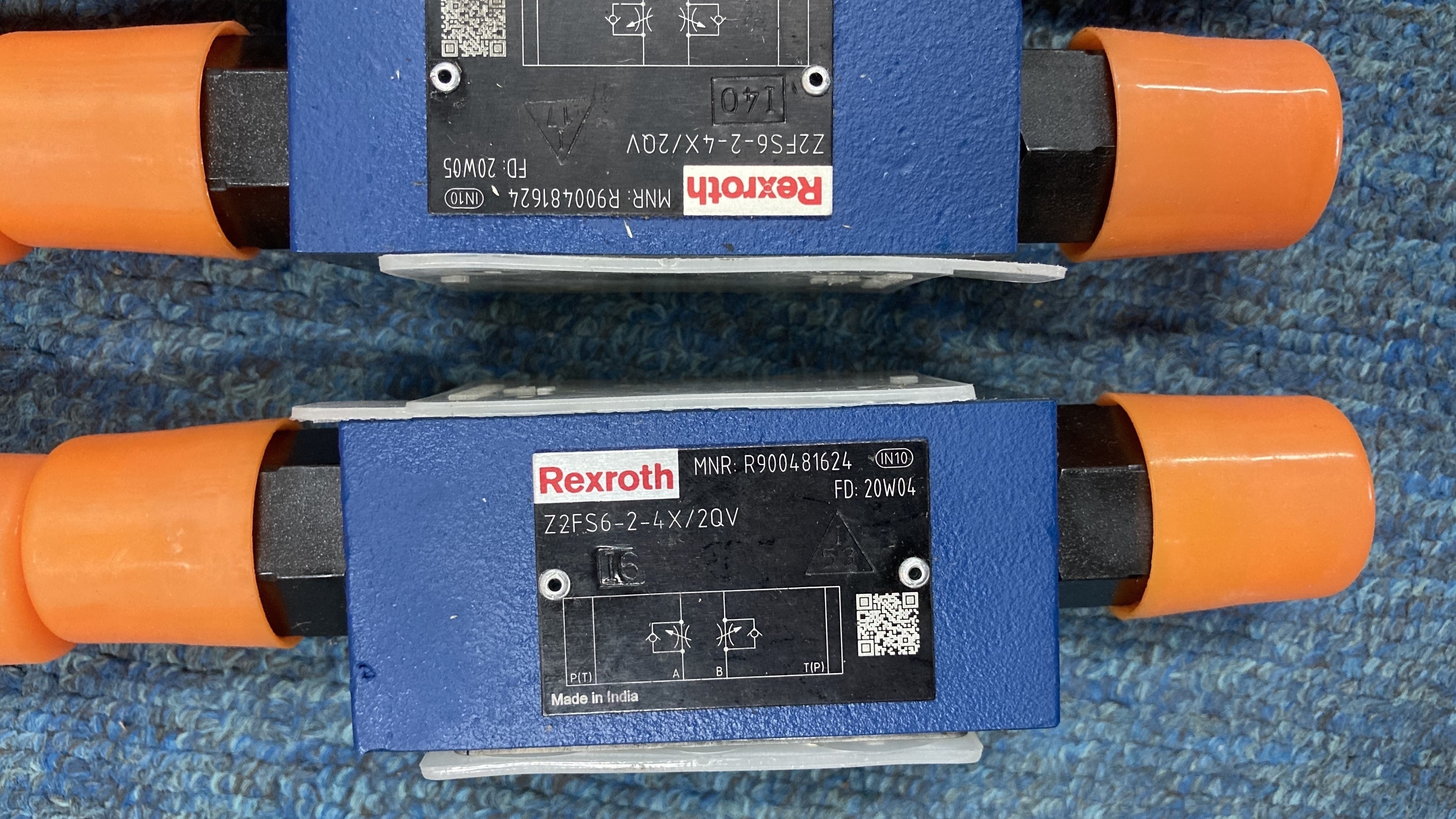

力士乐REXROTH节流阀Z2FS6-2-4X/2QV

点击放大
产品型号:
产品报价:
产品特点:
力士乐REXROTH节流阀Z2FS6-2-4X/2QV ,叠加是安装方式,是指叠加式安装的。单向节流,就相当于是两个通路,一侧是节流,-侧是单向阀。在从一侧进油时单向阀是关闭的,只能从节流口通过,所以起到节流作用。另-侧进油时, 单向阀打开,不起节流作用。
  力士乐REXROTH节流阀Z2FS6-2-4X/2QV的详细资料:

东莞市巴菲特自动化设备有限公司所提供的力士乐REXROTH节流阀Z2FS6-2-4X/2QV 质量可靠、规格齐全,公司不仅具有精湛的技术水平,良好的市场信誉,专业的销售和技术服务团队,凭着多年经营经验,熟悉并了解市场行情,赢得了国内外厂商的认可,欢迎咨询。

德国REXROTH节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。将节流阀和单向阀并联则可组合成单向节流阀。节流阀和单向节流阀是简易的流量控制阀,在定量泵液压系统中,节流阀和溢流阀配合,可组成三种节流调速系统,即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。节流阀没有流量负反馈功能,不能补偿由负载变化所造成的速度不稳定,一般仅用于负载变化不大或对速度稳定性要求不高的场合。



Z2FS型叠加式单向节流阀

1.结构和工作原理
Z2FS型叠加式单向节流阀是叠加板式阀,它可与相同通径的电磁阀,直动型减压阀等叠加。本阀用于对主轴油路和控制油路的节流。该阀在-个方向节流时,另一个方向通过单向阀直接回油。
如图示的位置,当A腔的压力油流到节流位置的同时,经过小孔也流到了阀芯的后面,此时就形成了固定的节流口。调节螺杆可使节流口开大或关小。选择不同的安装位置,可实现进口或出口节流。
主油路节流:该阀安装在相同通径的方向阀与底板之间时,可改变所控制油缸(或油马达)的速度。
控制油路节流:将该阀安装在电液换向阀的先导电磁阀和主阀之间,它可改变主阀芯的换向速度(即调节换向时间)。
Z2FS型叠加式单向节流阀通过改变节流口断面大小来调节油路流量,实现流量控制。在反向时,油流直接通过单向阀回油。对于6、10 通径选用不同安装位置可实现进口节流或出口节流。对于16、22通径可选不同的型号实现进口节流或出口节流。可同时连接工作油腔的两条油路。

2.REXROTH节流阀的常见故障及排除
REXROTH节流阀和单向节流阀的常见故障是流量调节失灵,流量不稳定和内泄漏量增大等,力士乐REXROTH节流阀Z2FS6-2-4X/2QV 。
(一)流量调节失灵
流量调节失灵现象,是指调整调节手轮后出油腔流量不发生变化(简式节流阀无此现象)。引起流量调节失灵的主要原因是阀芯径向卡住,当阀芯在全关位置发生径向卡住时,调整调节手轮后出油腔无流量;阀芯在全开位置或节流口调.节好开度后径向卡住,调整调节手轮出油腔流量不发生变化。发生阀芯径向卡住后应进行清洗,排除脏物。当单向节流阀进、出油腔接反时(接后起单向阀作用),调整调节手轮后流经阀的流量也不会发生变化。
(二)流量不稳定
节流阀和单向节流阀当节流口调整好并锁紧后,有时会出现流量不稳定现象,特别在最小稳定流量时更易发生。引起流量不稳定的主要原因是锁紧装置松动,节流口部分堵塞,油温升高,以及负载压力发生变化等。
节流口调好并锁紧后,由于机械振动或其它原因会使锁紧装置松动,使节流口过流面积改变,从而引起流量变化。
油液中杂质堆积和粘附在节流口边上,使过流面积减小,引起流量减少。当压力油将杂质冲掉后,使节流口又恢复至原有过流面积,流量也恢复至原来的数值,因此引起流量不稳定。
当流经节流阀的油液温度发生变化时,会使油液的粘度发生变化,也会引起流量不稳定;当负载变化时,压力随之变化,会使节流阀的前后油液压差发生变化,同样也会引起流量不稳定。
防止流量不稳定的措施,除采用防止节流阀堵塞的方法外,还可以采取加强油温控制,拧紧锁紧装置和尽可能使负载压力不发生变化,或少发生变化等措施。
(三)内泄漏量增加
REXROTH节流阀或单向流阀的节流口关闭时,采用间隙密封配合处必定有泄漏量,故节流阀或单向节流阀不能作为截止阀使用。当密封面磨损过大后,会引起泄漏量增加,有时亦会影响最小稳定流量,此时应更换阀芯。

力士乐Rexroth节流阀
Z2FS6-2-4X/2QV
Z2FS10-5-3X/V
Z2FS10-5-3X/S2
Z2FS10-5-3X/V
Z2FS6-2-4X/2QV
Z2FS10-5-3X/V
Z2FS10-5-33/V
Z2F10-1-34/V
Z2FS-6-20B
Z2FS10-1-3X
Z2FS6B-2-4X/2QV
Z2FS6-2/4X/2QV
Z2FS6-2-43
Z2FS10-5-300
Z2FS16-3X/S2
Z2FS6-2-44/1Q
Z2FS6-2-44/1Q
Z2FS16-30B/S2
Z2FS6-2-43/2Q
