产品展示 您现在的位置:首页>>产品展示>>德国REXROTH力士乐>>德国REXROTH

力士乐二通插装阀LC40B05E7X/现货

点击放大
产品型号:
R900938002
产品报价:
产品特点:
力士乐二通插装阀LC40B05E7X/现货通常由控制盖 和安装套件 组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外,可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套 、环 (只能用于 NG32 型号)、阀架 、可选带衰减阻尼 或不带衰减阻尼 ,以及闭合弹簧 。
  R900938002力士乐二通插装阀LC40B05E7X/现货的详细资料:

选择东莞市巴菲特公司购买的理由有:
1.保证是原装进口,提供报关单,厂家出货单。
2报价快,价格好。因为我们是直接和国外厂家联系,厂家直接报价的,避开了中间的许多中间商环节,经过多年的定点采购,厂家已经给我们提供了固定折扣,确保我们给到客户优惠的价格,争取订单。
3.渠道多,除了工厂之外,我们公司还跟欧洲许多经销商有着直接的业务合同,让我们可以采购到被保护而不能报价的特殊产品。
4.货期准,接到订单后,我们国外采购同事就会一时间同厂家沟通,对于厂家生产进度也步步清楚。
5报价低,提供统一验货包装、拼箱发货、空运,物流运输成本进行有效控制,保证发货周期的同时兼顾了降低了成本。



产品介绍:

二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内,且使用盖关闭。在大多数情况下,此盖也是从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制,功率单元可以应用于压力、方向和节流功能,或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。

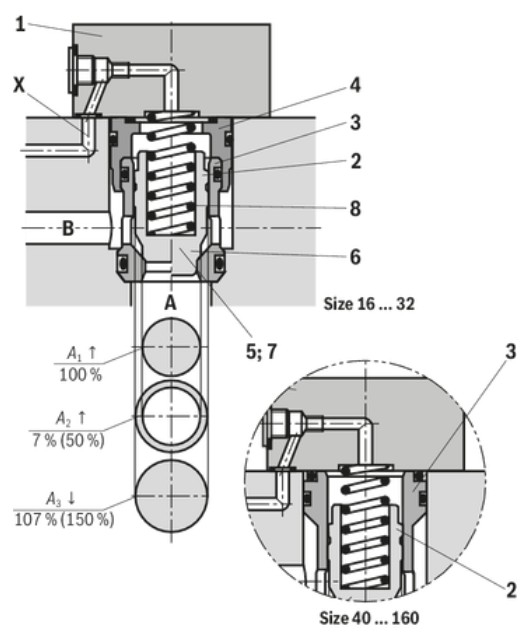

力士乐二通插装阀LC40B05E7X/现货通常由控制盖 (1) 和安装套件 (2) 组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外,可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套 (3)、环 (4)(只能用于 NG32 型号)、阀架 (5)、可选带衰减阻尼 (6) 或不带衰减阻尼 (7),以及闭合弹簧 (8)。二通插装阀的功能与压力有关。这样,便可针对功能实现三个关键加压区域。 A1、 A2、 A3。阀座区域 A1 被视为 100 %。根据型号,通过分级实现的环形区域 A2 为区域 A1的 7 % 或 50 %。面积比 A1 : A2 分别为 14.3 :1 或 2 :1。区域 A3 等于区域 A1 + A2面积总和。由于不同的面积比 A1 : A2 以及所产生的不同环形区域 (A2),区域 A3 一次是座阀区域 A1 (被视为 100 %)的 107 %,另一次是 150 %。


一般情况下,下列内容适用:
区域 A1 和 A2 在开口方向上有效。区域 A3和弹簧在闭合方向上有效。由开口力和闭合力产生的力的作用方向决定了二通插装阀的阀芯位置。二通插装阀可以从 A 到 B 或从 B 到 A。通过通道 B 的先导油排放或外部先导油供油对区域 A3进行加压,通道 A 会被堵塞且无泄漏。



带有特殊编号的附加功能(可应要求提供)



力士乐REXROTH插装阀和其阀孔的设计通用性的重要性在于大批量生产。就某一种规格的插装阀为例,为了批量生产,其阀口的尺寸是统一的。此外,不同功能的阀可采用同一规格阀腔,例如:单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。如果同一规格、不同功能的阀无法采用不同阀体,那么阀块的加工成本势必增加,插装阀的优势就不复存在。力士乐REXROTH插装阀在流体控制功能的领域的使用种类比较广泛,已应用的元件有是电磁换向阀,单向阀,溢流阀,减压阀,流量控制阀和顺序阀。通用性在流体动力回路设计和机械实用性的延伸,充分展示了插装阀对系统设计者和应用者的重要性。由于其装配过程的通用性、阀孔规格的通用性、互换性的特点,使用插装阀完全可以实现完善的设计配置,也使插装阀广泛地应用于各种液压机械。



力士乐二通插装阀LC40B05E7X/现货通用功能:
取决于阀值的节流阀芯的位置控制以及由此确定的节流孔的打开 ‐流量取决于孔口上的Δp和孔口阀芯的位置 ‐位置传感记录节流阀芯位置的实际值;电子设备中的命令/实际值比较;准备各种变化并将其作为控制输出转发,以校正节流阀芯到比例电磁阀到先导控制阀的位置 ‐面积与面积的面积比= 1:1 ‐流向A→B; 将X连接到A或从外部连接 ‐在使用外部先导油的情况下,X上的压力必须≥A中的压力才能使阀工作 ‐通过喷嘴的先导油旁路增加了振动吸收 ‐当使能断开时,阀座中的节流阀芯将朝止动件移动(关闭位置),并阻止A→B的流量 ‐阀芯阀芯位置在命令值0 V或4 mA上已被调节,而阀芯仍位于正重叠中,并且块A→B ‐指令值0 V或4 mA时,节流阀芯和先导控制阀上的零流量以及无效的使能。


特征:
带或不带衰减阻尼的阀架
2 个面积比
6 种不同的开启压力
通流能力大,特别适用于大流量的场合。
阀芯动作灵敏、抗堵塞能力强。
密封性好,泄漏小,油液流经阀口压力损失小。
结构简单,易于实现标准化。


力士乐二通插装阀通常是由插入元件、先导元件、控制盖板和插装块体4个部分组成的。插入元件是二通插装阀的主级或称功率元件,插装在阀体或集成块中,通过它的开启、关闭动作和开启量大小来控制液流的通断或压力的高低、流量的大小,以实现对液压执行机构的方向、压力和速度的控制。插入元件的工作状态先导控制阀为普通方向阀或压力阀或流量阀。它主要由阀芯4、阀套2和弹簧3等组成,1为控制盖板,有控制口C与锥阀单元的上腔相通。


将此锥阀单元插入有两个通道A、B(主油路)的阀体5中,控制盖板对锥阀单元的启闭起控制作用。锥阀单元上配置不同的盖板就可以实现各种不同的工作机能。若干个不同工作机能的锥阀单元组装在一个阀体内,实现集成化,就可组成所需的液压回路和系统,Ac=Aa+Ab,若不考虑锥阀的质量、液动力和摩擦力等的影响,阀口关闭,油口A、B不通,阀口打开,油路A、B接通,改变控制口C的油液压力Pc可以控制A、B油口的通断。

产品相关关键字: 力士乐REXROTH Rexroth电磁换向阀 REXROTH电磁阀 Rexroth插装阀 Rexroth现货
