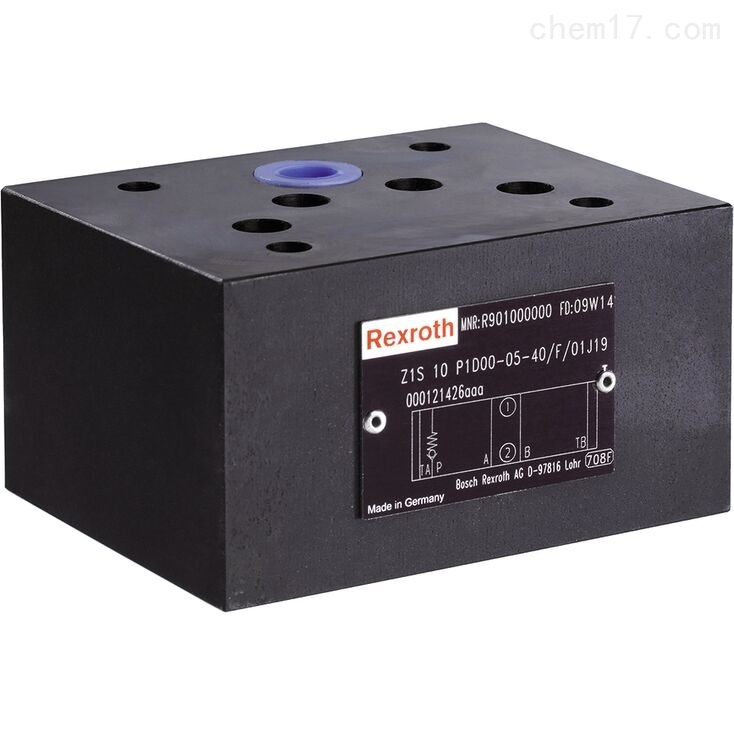

Z1S10P05-1-4X/F现货

点击放大
产品型号:
产品报价:
产品特点:
Z1S10P05-1-4X/F现货是一种采用叠加阀板设计的直动式单向阀。它可用来无泄漏地阻塞一个方向上的流量,同时允许相反方向上的自由回流。塑料锥阀芯 的行程受塑料弹簧座 限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时,弹簧将塑料锥阀芯保持在闭合位置。
  Z1S10P05-1-4X/F现货的详细资料:

Z1S10P05-1-4X/F直动式单向阀规格10,组件系列4X,最大工作压力350bar,最大流量100l/min,有大量现货。我司专业从事欧美日进口工业备件十多年,具有良好的市场信誉,专业的销售和技术服务团队,凭着多年经营经验,熟悉并了解市场行情,赢得了国内外厂商的支持。德国美国设立采购公司,询价、采购、发货快速服务。直接从国外厂家订购,自己德国公司报关进口,价格占有优势,现货发货快,期货货期迅速,欢迎各大终端厂家、经销商、设备厂家采购询价!


特征:
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成,因此具有完美的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
由于单向阀安装套件可单独使用,因此可以经济高效地更换磨损部件
带测量油口,可选
单向节流阀,可选

Z1S10P05-1-4X/F现货是一种采用叠加阀板设计的直动式单向阀。它可用来无泄漏地阻塞一个方向上的流量,同时允许相反方向上的自由回流。塑料锥阀芯 的行程受塑料弹簧座 限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时,弹簧将塑料锥阀芯保持在闭合位置。在低压 (0.1 x p最大)时已实现密闭性。


注意:
对于塑料弹簧座安装在阀板侧  ➁ 时采用的所有安装位置,均不会在此位置使用额外的密封圈!在组件侧  ➀,密封圈(常见)用于密封下游安装的装配。已安装的塑料弹簧座具有密封功能,不能予以拆除或损坏!出于整体结构考虑(预载),需要塑料弹簧座的凸出部分。随着所含液压油体积和温度变化,可能会发生静态压力变化,这不是由阀座表面泄漏引起的。



Z1S10P05-1-4X/F现货开启力只作用在阀芯上,阀芯受力面积较小,因此需较大的开启力。另外,要提高阀的密封性能,除了提高密封件加工精度外,就是增大弹簧对阀芯的压紧力,而提高压紧力的后果势必要增加阀的开启力,从而要增大压力降,提高能耗,造成阀的灵敏度下降,特别是在低压系统中,较低的开启力无法使这种阀工作。因此,现有技术中的单向阀要同时做到低开启力,低压降,高灵敏度,无泄漏,存在着一定的困难,一种结构简单、制造成本低,在较低的开启压力、较低的压力降条件下,可靠地做到高灵敏度,无泄漏工作的直动式单向阀。

主要由阀体、阀芯、阀腔、进口、出口等组成,其主要特征是阀体内腔有一弹性膜片固定在阀芯和阀体上,将阀腔隔成输入、输出两室,阀芯与弹性膜片也可整体制成。弹性膜片的作用是增加了阀芯的受力面积,使输入室的截面积远远大于进口截面积。因此,要开启阀只需较低的压力降即可开启。本装置中的阀芯与弹性膜片一起构成一个动壁,动壁上有一密封面,阀体与之对应处也有一密封面,两密封面接触,起密封作用,也可采用在阀芯中插入一密封芯子与动壁上的密封面配合使用。密封芯子除了起密封作用外,还可支撑阀芯,为阀芯密封面起导向作用,没有密封芯子的单向阀阀芯密封面导向主要由弹性膜片的周边张力来完成。阀芯的复位除了流体的压力差外,可以在输出室阀芯的一端加复位弹簧,也可在输入室阀芯的一端加一复位拉簧,也可利用弹性膜片本身的弹力,还可以利用阀芯的自重复位。主要部件有阀体、阀芯、密封面和弹性膜片等,由于增大了阀芯的受力面积,所以具有开启力低、灵敏度高、密封性能好、节能等优点,弹性膜片和密封面材料可以根据需要选择不同的材料和尺寸,因此它的适用性很广,可以在石油、化工、国防等行业广泛应用,也适用于合成燃料灶具中的供气系统。

安装
通过使用特殊多功能工具(单独订购,物料号 R901182853),可实现无损拆卸/装配。
拆卸:推出单向阀安装套件。

装配:
插入单向阀安装套件并将其推入塑料弹簧座。
使用多功能工具进行正确装配后,塑料弹簧座的突出部分大约为 0.3 mm。

注意:
塑料弹簧座一经拆卸,便无法再次使用。



产品相关关键字: 力士乐REXROTH Rexroth电磁换向阀 REXROTH电磁阀 Rexroth插装阀 Rexroth现货
