ZDR6DA2-4X/210Y/12力士乐

点击放大
产品型号:
产品报价:
产品特点:
ZDR6DA2-4X/210Y/12力士乐减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定植上,并可根据需要调节设定值达到减压的目的。
  ZDR6DA2-4X/210Y/12力士乐的详细资料:



东莞市巴菲特自动化设备有限公司始终坚持“用户第壹”的经营理念,以为用户提供性能可靠、质量稳定的产品和优质服务作为生产经营的目标。秉承“诚信、和谐、创新、发展”企业理念,以市场需求为导向,以科研开发为支撑,高新技术产品不断涌现。公司凭借高品质产品打造、完善的售后服务体系,高效率服务于国内外广大顾客。

DR6DP型阀门是一种直接操作的减压阀,具有三路式,即二次回路的压力限制。它用于降低系统压力。使用调整类型(4)设置二次压力。阀门在初始位置开启。液压油可以不受限制地从通道P流到通道A。通道A中的压力通过控制线(6)同时施加在与压缩弹簧(3)相对的活塞区域。如果通道A中的压力超过在压缩弹簧(3)处设置的值,则控制阀芯(2)移动到控制位置,并将A通道中的设定压力保持在恒定的水平上。
信号和导频油通过A通道的控制线(6)内部供应。如果通道A中的压力由于致动器的外力效应而进一步增大,则它将控制阀芯(2)进一步推向压缩弹簧(3)。这样,通道A通过控制线轴(2)处的控制边缘(8)连接到通道T(Y)。液压油排入罐内,压力只会轻微增加。从弹簧室(7)的泄漏油排放总是通过通道T(Y)外部进行。对于从通道A返回到通道P的自由流,可以选择性地安装止回阀(5)。压力表连接(1)允许控制二次压力。
特征:
叠加阀
油口安装面,符合 ISO 4401-03-02-0-05(带或不带定位孔)
4 个压力等级
4 个可选调整类型:
• 旋钮
• 六角螺纹销和保护帽
• 带刻度可锁定旋钮
• 带刻度旋钮
通道 A、B 或 P 中减压
单向阀,可选(仅限型号“A”)
防腐蚀设计

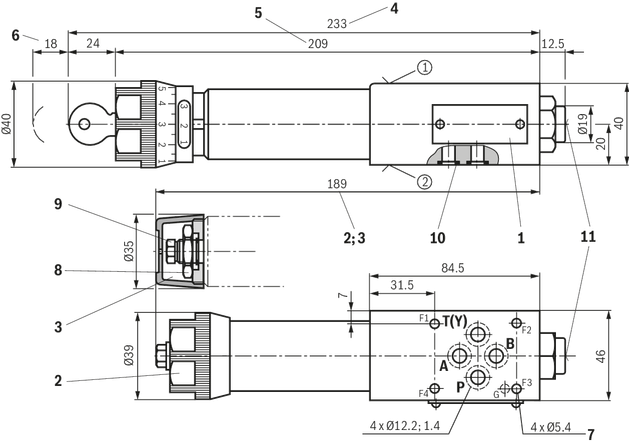

型号“A”
尺寸以 mm为单位

ZDR6DA2-4X/210Y/12力士乐减压阀的工作原理可以简单的理解为入口压力+出口压力=弹簧力,通过控制减压阀内截流口的开度大小来控制出口处的压力,开度越小,液体通过截流口的液阻越小,压力损失越小,出口压力越大,反之则出口压力越小。

减压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化,安全可靠地将出口压力维持在设定植上,并可根据需要调节设定值达到减压的目的。该阀减压准确,性能稳定、安全可靠、安装调节方便,使用寿命长。

力士乐减压阀的工作原理可以简单的理解为入口压力+出口压力=弹簧力假设作用在膜片上的弹簧力为F,作用在减压阀膜片下的出口压力为F1 入口压强为P1 膜片的作用面积为S1 F1=P1×S1,作用在减压阀阀芯下的入口压力为F2 出口压强为P2 阀芯的作用面积为S2 F2=P2×S2,当达到平衡时则有:F=F1+F2=P1×S1+P2×S2

当入口处的压力出现波动,假设入口压强变大为P2+△P而其他条件不变,则弹簧力F<F1+F2,膜片下的压力推动膜片往上运动,弹簧被压缩F变大,同时截流口开度变小,液体阻力变大,出口压强变小,F2变小,一直到达到新的平衡。

当减压阀出口无人用水或减压阀下游被关闭时,出口压强持续增大,F2持续变大,膜片下的压力推动膜片不断往上运动直到减压阀关闭,此时减压阀出口压强是大于的设定值,但由于惯性作用,向上运动的膜片不会一下子就停下来,会继续向上运动一点,相当于出口处阀腔变大,体积变大,内部液体的压力下降,直到正好等于减压阀出口的设定压力值。



低噪音
根据流体力学设计的内部结构将噪音控制在20分贝以内。
阻力小
根据流体力学设计的内部结构有效降低了压力损失,保证在大流量的情况下阻力任然很小。
这一点在当今的供水系统中尤其重要,因为现在的供水系统中很多元件的压力损失很大,如恒温水龙头等,因此需要减压阀的压力损失值低。
可抽取阀芯
包含膜片,过滤网,阀座,活塞及阀杆的一体式阀芯可以抽取进行清洗或更换。

 ZDR6DA2-4X/210Y/12力士乐
R901086058叠加式单向阀Z1S6T05-4X/V
R901086051叠加式单向阀Z1S6PO5-4X/V
R901086081叠加式单向阀Z1S6C05-4X/V
R90034749572S6-1-6X////叠加式液控单向阀
R900481624双单向节流阀Z2FS6-2-4X/ 2QV
R901089241电磁换向阀4WE6J7X/HG 24N9K4
R9010870874WE6E7X/HG 24N9K4
R9010870884WE6D7X/HG 24N9K4
R900567512电磁换向阀4WE6D6X/0FEG24N9K4
R900450964减压阀DR6DP2-5X/75YM
R900410884叠加式减压阀ZDR10DA2-5X/150Y
R910990406柱塞泵A10VS010DR/52R-PPA14N00
R910967365柱塞泵A10VSO45DFR1/31R-VPA12N00
R902473184柱塞泵AA10VS071DFR1/31R-VPA42N00
R910910590柱塞泵AA10VS028DFR1/31R-PPA12N00
R901454052单向阀S8A05-1X/450J3.
R901424189单向阀S10A05-1X/450J3
R901454065单向阀S15A05- 1X/450J3单向阀
R901424190单向阀S20405- 1X/450J3////单向阀
R900483785叠加式减压阀ZDR6DP2-4X-25YI
R900483786直动式减压阀ZDR6DP2-4X/75YM////直动式减压阀
R900483788减压阀ZDR6DP2-4X/210Y1////减压阀
R900483787减压阀ZDR6DP2-4X/1571///直动式减压阀
R901099808压力继电器HED80H-2X/200K14压力继电器
R901102360压力继电器HED80H-2x/100K14压力继电器
