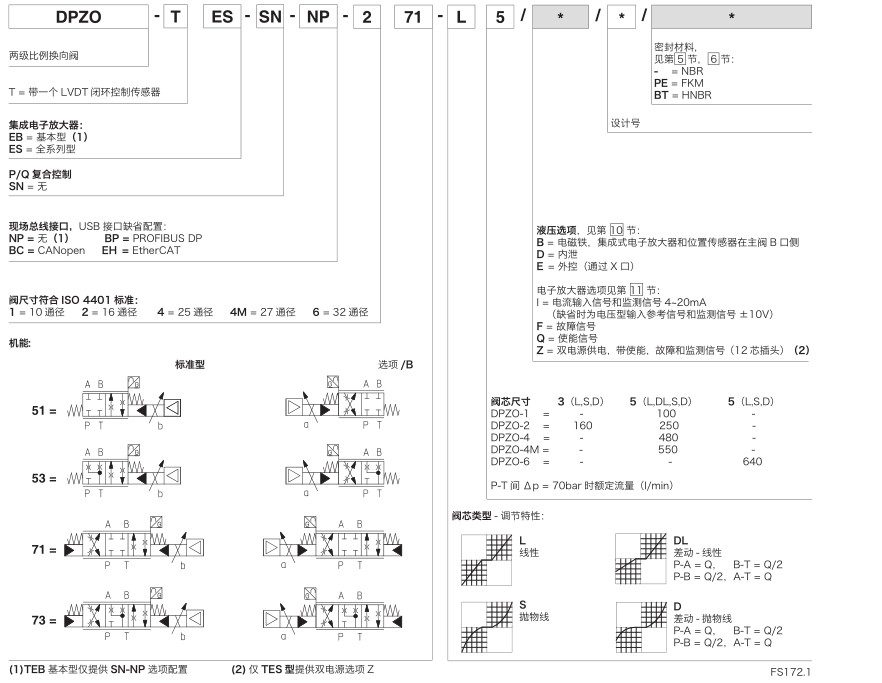

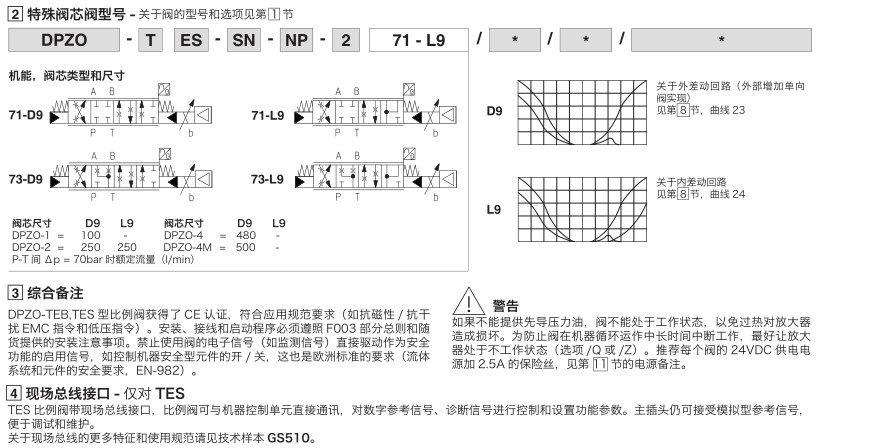

东莞市广联自动化科技有限公司专业供应销售ATOS比例阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营多年经验,熟悉并了解市场行情,迎得了国内*！ DPZO-TEB-SN-NP-471-D9/1阿托斯比例阀是两级数字式比例阀，特殊的设计结构用于方向和速度控制。此类比例阀主级配 LVDT 位置传感器，采用正遮盖阀芯，可实现佳动态响应的方向控制以及没有压力补偿的流量调节功能。
集成放大器根据指令信号调节主阀开口度，出厂预调可实现阀与阀之间的互换。此类比例阀有：
TEB 基本型，模拟参考信号输入和 USB 型接口连接软件设置功能参数；
TES 全系列型，除基本型放大器功能以外还提供多种可选的总线接口，用于设置功能参数，参考信号和进行实时诊断功能。
尺寸：10 到 32 通径
大流量：180 到 1600l/min
大压力：350bar
工作原理
在比例方向阀中,和输入信号成比例的输出量是阀芯的位移。输入的信号越大,阀芯的位移越大,对应的阀口的开度也越大,在阀口压差一定的情况下 ,输出的流量则越大.因此我们只要改变输入信号的大小,即可以改变通过阀口的流量。也就是说比例方向阀本质上,还是一个流量控制阀。意大利阿托斯ATOS比例换向阀结构原理:输入信号增大,供气用电磁阀先导阀1换向,而排气用电磁先导阀7处于复位状态,则供气压力从SUP口通过阀1进入先导室5 ,先导室压力上升,气压力作用在膜片2的上方,则和膜片2相连的供气阀芯4便开启,排气阀芯3关闭,产生输出压力。此输出压力通过压力传感器6反馈至控制回路8。在这里，与目标值进行快速比较修正,知道输出压力与输入信号成一定比例为止,从而得到输出压力与输入信号的变化成比例的变化。由于没有喷嘴挡板机构,故阀对杂质不敏感,可靠性高。 意大利阿托斯比例换向阀特点:可实现压力、速度的无极调节, 避免了常通的开关式气阀换向时的冲击现象。能实现远程控制和程序控制。与断续控制相比,系统简化,元件大大减少。与液压比例阀相比,体积小、重量轻、结构简单、成本较低,但响应速度比液压系统慢得多,对负载变化也比较敏感。使用功率小、发热少、噪声低。不会发生火灾,不污染环境。受温度变化的影响小。 阿托斯比例换向阀结构比较复杂,造价高,对油的质量和清洁度要求高。的伺服阀正试图克服这些缺点,例如利用电致伸缩元件的伺服阀,使结构大为简化。另一个方向是研制特殊的工作油。这种工作油能在电磁的作用下改变粘性系数。利用这一性质就可通过电信号直接控制油流。液控伺服阀主要是指电液伺服阀，它在接受电模拟信号后,相应输出调制的流量和励。它既是电液转换元件,也是功率放大元件,它能够将小功率的微弱电气输入信号转换为大功率的液压能输出。在电液伺服系统中，它将电气部分与波压部分连接起来,实现电液信号的转换与液压放大。电液伺服阀是电液伺服系统控制的核心。-般说来,好像伺服系统都是闭环控制,比例阀多用于开环控制;其次比例阀类型要多, 有比例压力、流量控制阀等,控制比伺服要灵活- -些。 从他们内部结构看,伺服阀多是零遮盖,比例阀则有一定的死区 ,控制精度要低,响应要慢。但从发展趋势看,特别在比例方向流量控制阀和伺服阀方面,两者性能差别逐渐在缩小,另外比例阀的成本比伺服阀要低许多,抗污染能力也强! 电子放大器选项
标准型放大器配用 7 芯插头：
电源 -24V DC 电源供电，稳压电源或经过整流滤波；串联 2.5A 保险丝。若单相整流器，须接 1000μF/40V 电容滤液；若三相整流器，须接
4700μF/40V 电容滤液。
输入参考信号 - 模拟差分输入。额定范围 ±10V DC （针脚 D，E），与理论的阀芯位置成正比。
监测输出信号 - 模拟输出信号 ±10V DC 范围，与实际的阀芯位置成比例。
从电子放大器通 24V DC 电源启动到阀开始工作要求短 300ms 到 500ms 的时间。在这段时间内，到阀线圈的电流为 0。
10.1 选项 /F
在输出监测信号端子可输出故障信号，显示放大器的故障状态（阀芯位置传感器电缆断裂或 /I 选项时的参考信号电缆断裂）：故障信号对应 V DC ，正
常工作对应 24V DC 。
10.2 选项 /I
输入信号和监测信号为 4~20mA 电流信号，而不是标准的 ±10VDC。
输入信号还可通过软件选择电压或电流形式，大范围分别为 ±10V 或 ±20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用 /I 选项。在输入电流信号电缆断裂情况下，阀会停止工作。
10.3 选项 /Q
它允许在不切断电源的情况下，可驱动阀工作或停止阀的工作（阀停止工作，但电子放大器输出仍处于激活状态）。启动放大器需要供给 24V DC 使能信号。
10.4 选项 /Z
需配用 12 芯插头，除具有上述特性外，另外还有：
使能输入信号
放大器使能需要在针脚 3 相对于针脚 2 输入 24V DC 电源：当使能信号为 0 时，阀停止工作（电磁铁电流为 0），但放大器输出级仍处于激活状态。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路 / 未连接，4~20mA 输入信号电缆断线，等等）。故障状态信号为 0V DC ，正常工作信号为 24V DC （针脚
11 对针脚 2）：故障状态不受使能信号影响。
放大器逻辑级和通讯级电源 - 仅对 TES 型阀
此选项分别给电磁铁（针脚 1,2）和数字式电子放大器（针脚 9,10）供电。
切断电磁铁供电电源可以使阀停止工作，但仍保持数字电路通电，以避免总线控制器出错，这符合紧急情况下欧盟 EN13849-1（ex EN954-1）标准安
全等级的规定，可以实现安全型系统。
10.5 可能组合选项
有 /FI,/IQ 和 /IZ 选项 DPZO-TEB-SN-NP-471-D9/1阿托斯比例阀
|
