日本CKD标准气缸内表面由于受高温高压燃气的作用并与高速运动的活塞接触而极易磨损。为提高气缸的耐磨性和延长气缸的使用寿命而又有不同的气缸结构形式和表面处理方法。气缸结构形式有三种：无气缸套式、干气缸套式、湿气缸套式。
日本CKD标准气缸套式机体即不镶嵌任何气缸套的机体，在机体上直接加工出气缸，优点是可以缩短气缸中心距，使机体尺寸和质量减小。但成本较高。
干式气缸套不与冷却液接触，壁厚为2~3mm，外表面和气缸套座孔内表面均须精加工，以保证必要的位型精度和便于拆装。优点是机体刚度大，气缸中心距小，质量轻，加工工艺简单。缺点是传热较差，温度分布不均匀，容易发生局部形变。
日本CKD标准气缸套外壁与冷却液直接接触，壁厚5~8mm，利用上下定位环带实现径向定位，轴向定位靠气缸套上部凸缘与机体顶部相应的支承面配合实现。湿式气缸套的优点是机体上没有密封水套，容易铸造，传热好，温度分布比较均匀，修理方便，不必将发动机从汽车上拆下就可更换气缸套。缺点是机体刚度差，容易漏水。日本 CKD 气缸（喜开理）全面技术解析

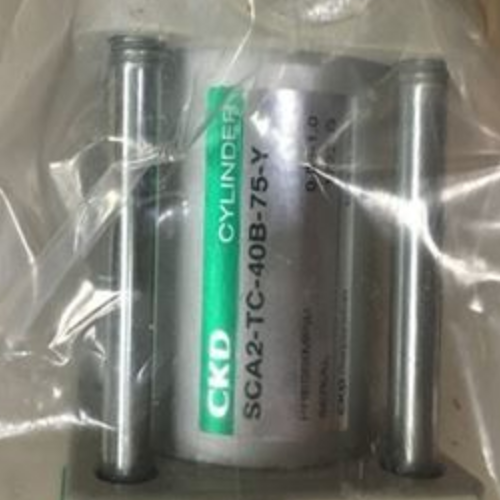

CKD（喜开理）作为日本气动元件制造商，其气缸产品以高耐久性、高精度、多样化适配著称，广泛应用于工业自动化、汽车制造、电子装配等领域，提供从标准型到特殊定制型的全系列气动执行解决方案。
一、核心技术特点与优势
技术维度 核心特性 优势说明
结构设计 紧凑轻量化，模块化组件 节省安装空间，提升设备集成度，维护便捷
密封系统 多层复合密封，专用耐磨材料 泄漏率低，使用寿命长（标准型≥500 万次，HP 系列≥2000 万次）
缓冲技术 可调式气缓冲 / 液气复合缓冲 行程末端平稳减速，减少冲击与噪音，保护负载与气缸本身
材质工艺 高硬度铝合金缸筒，硬质氧化处理 抗腐蚀、抗划伤，确保长期稳定运行
适配能力 多安装方式，丰富附件生态 满足不同工况安装需求，快速适配自动化系统
环保理念 无油润滑可选，长寿命设计 降低维护成本，减少废弃物，符合碳中和目标
二、主流产品系列与应用场景
1. 标准气缸系列
系列 核心特点 适用场景
SCG 系列 紧凑型，排气口与缓冲阀同平面，易装磁性开关 空间受限的自动化生产线，电子设备装配
CAC4 系列 轻量化，防焊渣附着，无油润滑 焊接机器人，粉尘 / 油污环境，汽车制造
HP 系列 超高耐久性（≥2000 万次），强化密封 连续运行设备，减少维护停机时间
SMG 系列 自由安装型，多方位安装接口 小型设备，多轴联动系统，精密定位
SSD 系列 单动挤出型，带开关接口 小型定位控制，医疗设备，检测仪器
2. 特殊功能气缸系列
摆动气缸：齿杆式 / 叶片式，角度可调（90°/180°/360°），适用于工件翻转、分拣作业
带阀气缸：电磁阀与气缸集成一体，管路短，响应快，适用于机器人关节控制
导向气缸：内置导向机构，抗径向载荷能力强，适用于精密定位与输送
无杆气缸：磁耦合 / 机械耦合式，节省轴向空间，适用于长行程物料搬运
薄型气缸：扁平结构，厚度仅为标准气缸的 1/3，适用于窄间隙安装场景
三、选型核心参数与计算方法
1. 基础选型要素
参数类别 选择要点 计算 / 确认方法
缸径 根据负载力与气压计算理论出力 理论推力 = 气压 (MPa)× 活塞面积 (cm²)×10，实际出力需 × 效率系数 (0.7~0.9)
行程 满足动作需求，预留 5~10mm 余量 避免满行程运行，防止活塞碰撞缸盖
动作方式 双作用 / 单作用 双作用：推拉双向动力；单作用：弹簧复位，适用于安全场景
工作压力 匹配系统气压 标准范围 0.1~1.0MPa，特殊型号可定制
速度控制 0.1~1m/s，高速需强化缓冲 速度 > 500mm/s 时效率降至 30% 以下，需液气缓冲
环境条件 温度 (-10~60℃)、湿度、腐蚀性 选择对应密封材质（NBR/FKM），加装防护装置
2. 安装方式选择
法兰安装：固定负载，适合高推力工况
轴销安装：摆动负载，吸收角度偏差
耳环安装：动态负载，允许一定角度摆动
嵌入式安装：节省空间，提升设备集成度
四、安装与维护规范
1. 安装关键步骤
同轴度校正：活塞杆与负载轴线偏差≤0.1mm/m，避免径向力损伤气缸
浮动连接：使用浮动接头吸收偏心与角度偏差，保护活塞杆与密封件
紧固检查：安装螺栓扭矩符合手册要求，高频振动环境需定期复紧
气管连接：使用专用接头，避免漏气，气管长度适中，减少压力损失
磁性开关安装：与磁环位置对齐，确保信号稳定，避免误触发
2. 日常维护要点
维护项目 周期 操作内容
气源处理 每日 / 每周 排放冷凝水，检查过滤器，确保气源洁净干燥 (≤5μm)
润滑管理 每月 有油型：ISO VG32 气动油，油雾浓度 0.5~2 滴 /m³；无油型：严禁加油
紧固检查 每月 检查安装螺栓与接头，防止松动导致偏移
密封件检查 每季度 检查杆封 / 端盖密封，无漏气、无异常油膜堆积
外观清洁 每周 软布擦拭表面，去除粉尘油污，检查活塞杆有无划痕
五、常见故障诊断与排除
故障现象 可能原因 排除方法
活塞杆端漏气 杆封老化 / 磨损，活塞杆划伤 更换杆封，轻微划痕打磨后涂防锈油，严重时更换活塞杆
端盖处漏气 O 型圈 / 组合密封件损坏，安装错位 拆解更换密封件，确保安装到位，使用原厂配件
动作迟缓 / 无力 气压不足，过滤器堵塞，润滑不良 检查供气压力，清洁 / 更换滤芯，补充润滑油 (无油型除外)
运行卡顿 活塞杆弯曲，缸筒划伤，导向套磨损 校正 / 更换活塞杆，更换缸筒，检查导向机构
缓冲不良 缓冲阀调节不当，缓冲密封圈磨损 重新调节缓冲阀，更换缓冲密封圈，检查缓冲腔异物
磁性开关无信号 安装位置偏移，磁环失效，接线松动 调整开关位置，更换磁环，检查接线与电源
六、核心应用领域与案例
汽车制造：焊接机器人、车身装配线，使用 CAC4 系列防焊渣气缸，确保高粉尘环境下稳定运行
电子装配：SCG 系列紧凑型气缸用于 PCB 板输送与定位，提升生产效率
物流分拣：摆动气缸 + 无杆气缸组合，实现高速分拣，分拣效率提升 30%
医疗设备：SSD 系列单动气缸用于样本输送，精准控制，无油润滑符合洁净要求
包装机械：薄型气缸用于包装膜开合，空间利用率提升 50%，适配高速包装线
七、选型与使用关键提示
负载计算：水平负载需考虑摩擦系数 (0.1~0.3)，垂直负载需额外计算重力影响
行程预留：标准行程应比实际需求长 5~10mm，避免活塞与端盖碰撞
速度控制：高速运行 (>500mm/s) 需选用液气缓冲气缸，降低冲击与噪音
环境适配：高温环境 (>60℃) 选用 FKM 密封件，腐蚀环境选用不锈钢材质气缸
备件管理：建议储备密封件套件，确保快速更换，减少停机时间
