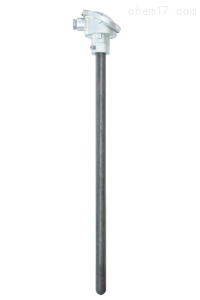

德国TEMATEC插入式热电偶 根据DIN 43733，陶瓷内管AMK或BMK，连接头形式A或B，DIN 43729插入式热电偶，用于测量气态和液态温度媒体。使用领域例如是加热，炉子和设备结构。形式B的连接头和形式A用于环境温度高达100°C适合。使用计数器法兰时，安装点密封到1巴。选择合适的保护管材料取决于放置现行条件。根据DIN EN 60584,1级的热电偶（元件）用于测量插件或使用DIN EN 43 710。
TEMATEC插入式热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。
它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。另外，由于热电偶是一种有源传感器，测量时不需外加电源，使用十分方便，所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度. 德国TEMATEC插入式热电偶，测温的基本原理是两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect）。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。
也可以是带有两个热电偶的版本:
适用于温度为...... + 1200°C的情况
用不同材料制成的保护管
作为单个或双个热电偶
提供不同的元素类型
标准型带绝缘测量*
用于头部安装的温度限制开关
德国TEMATEC插入式热电偶 传感器类型:
1 = Fe-CuNi-'s'INDIN EN 43710用于管15：电线1.38，用于管22电线3.0
2 = Fe-CuNi-¢DIN EN 60584用于管15：电线1.38，用于管22电线3.0
3 = NiCr-Ni''DIN EN 60584用于管15：电线1.38，用于管22电线3.0
4 = Pt10Rh-Pt“ - DIN EN 60584 0.35仅使用陶瓷内管
5 = Pt10Rh-Pt“ - DIN EN 60584 0,50仅使用陶瓷内管
6 =仅使用陶瓷内管的Pt30Rh-Pt6Rh“DIN EN 60584 0.35"
7 = Pt30Rh-Pt6Rh - 'DIN EN 60584 0,50仅使用陶瓷内管其他要求！ |
