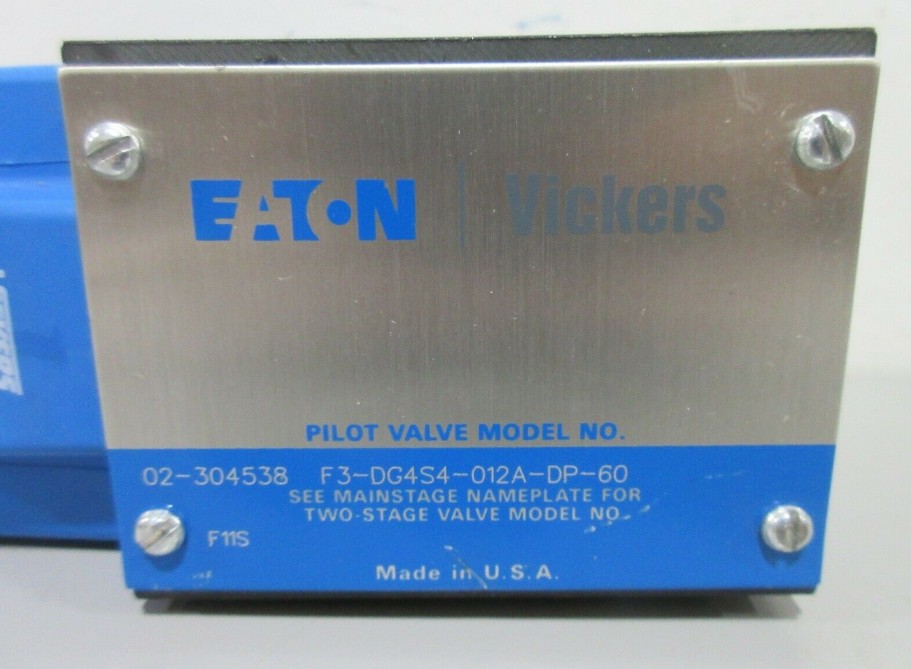

*威格士Vickers方向控制阀F3-DG4S4-012A-DP-60是电控二通或四通方向控制阀它们在液压回路中的主要功能是把油液引向工作缸或者控制液压马达的旋转方向。通过在集成块或底板接口上安装阀来实现油口连接。提供带交流或直流湿式电磁铁的阀。阀的电气连接在电气接线罩内或通过各种接插件实现。设有接地端子。安装位置除了带定位型(N 型)阀必须将长轴水平安装以保证工作时的可靠性外,其他所有类型的阀的安装位置不受限制。 电磁铁通电-除非电磁铁连续通电,否则弹簧对中型和弹簧偏置型阀会在弹簧作用下复位。无弹簧、带定位阀可瞬间通电,约 0.15秒。当电磁铁断电的时候,只要不存在冲击、振动或异常的压力瞬变,阀芯将保持在后到达的位置。注意-任何滑阀,如果在压力下长时间保持切换位置,均可能由于油液的淤积而卡死,无法弹簧复位。因此,建议使阀定期切换以防止这种现象发生。 推荐的大流量数据是对于交流或直流电磁铁在 90% 的标称电压下,在四通回路中,液压缸油口或回路或截止,且有 2,5 L(0.66 US gpm)的压缩容积时的值。当某些阀芯用在三通回路中时,可能导致性能下降。F3 型密封件适用于磷酸酯型油液或它们的混合物,标准密封件适用于水乙二醇、油包水乳化液、高水基液(水的含量蕞高可达 95%)及石油基油液等。 *威格士Vickers方向控制阀按照流体在管道的流动方向,如果只允许流体向一个方向流动,这样的阀叫做单向型控制阀,比如单向阀,梭阀等;可以改变流体流向的控制阀叫做换向阀,比如常用的两位两通,两位三通,两位五通,三位五通等。控制方式可分为电磁阀,机械阀,气控阀,人控阀。其中电磁阀又可以分为单和双电控阀两种;机械阀可分为球头阀,滚轮阀等多种;气控阀也可分为单气控和双气控阀;人力阀可以分为手动阀,脚踏阀两种。工作原理可以分为直动阀和先导阀,直动阀就是靠人力或者电磁力,气动力直接实现换向要求的阀;先导阀是由先导头和阀主体2部分构成,有先导头活塞驱动阀主体里面的阀杆实现换向还可以根据换向阀杆的工作位置可以将阀分为2way,3way阀。阀上气孔的多少也进行划分,可以分为2port,3port,5port阀。 安装尺寸 适用型号 DG4S 2-012A-★-60 弹簧偏置 DG4S 4-01★A-★-60 弹簧偏置 DG4S 4-01★B-★-60 弹簧对中 DG4S 4-01★F-★-60 弹簧偏置 蕞高压力 油口P、A 和 B 250 bar(3600 psi)* 油口T 70 bar(1000 psi) *高水基液时(水的比例多占95%) 为 70 bar(1000 psi)。 产品实物图: |
