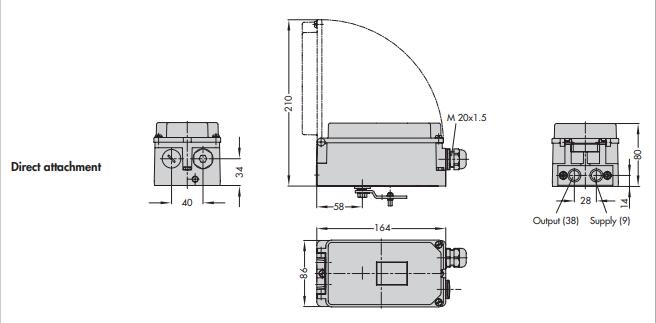

东莞市广联自动化科技有限公司供应德国系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着多年经营经验,熟悉并了解市场行情,赢得了国内外厂商的*。3730型电动气动定位器系列设计用于一般工业应用。该定位器系列包括多个型号版本,可满足任何终用户或过程要求。基本控制定位器是3730-0和3730-1。 德国SAMSON阀门定位器产品优惠,先进的诊断功能包括状态消息记录,数据记录,直方图(行程设定值偏差和周期计数器),驱动信号(稳态和滞后),终点位置趋势,静态特性测试,部分行程测试和全行程测试等功能。3730系列是3730-6,它是带有HART的3730-3的升级版,其中包括压力传感器以监控供气和输出压力. 工作原理 定位器安装在气动控制阀上,并且用于将阀位置(控制变量x)分配给控制信号(设定点w)。定位器比电动控制系统的控制信号相对于控制阀的行程或旋转角度并发出信号压力(输出变量y)用于气动执行器。定位器主要由电动行程传感器系统组成,具有下游空气容量的模拟量I / P模块增压器和带有微控制器的电子设备。当发生设定点偏差时,执行器要么排气或充满空气。如有必要,可以改变信号压力可以通过必要时连接的音量限制来减慢速度。可以通过软件将到执行器的信号压力限制为1.4、2.4或3.7 bar。具有固定设定点的恒定空气流为大气由带有固定设定点的流量调节器创建。 i / p组件通过以下方式被提供恒定的上游压力压力调节器来补偿供应压力。 特点与优势 定位器具有控制性能和诊断功能标准在所有供气压力下,稳态空气消耗量均低于0.06 scfm单元将安装到线性和旋转执行器上,不受故障安全动作或移动方向的影响,并允许显示屏旋转180°。一个定位器可以处理“控制”和“开/关”应用程序 德国SAMSON阀门定位器产品优惠 规格书 操作方式:线性或旋转行程/旋转: 300mm或100°:显示:字母数字LCD特点:自动校准和调整。 尺寸(毫米) 定位器确保阀门的预定分配输入信号(设定点w)的位置(控制变量x)。它将从控制系统接收的输入信号与控制阀的行程或旋转角度并发出相应的输出信号压力(输出变量y)。 特殊功能 轻松安装到所有常见的线性和旋转执行器 – SAMSON直接连接(图1) – NAMUR肋骨(图2) –根据附件安装在杆式叉架上。符合IEC 60534-6-1 –根据VDI / VDE 3847的附件 –符合VDI / VDE 3845(图3) – 定位器的任何所需安装位置(但未暂停) – 简单的单旋钮,菜单驱动的操作 – LCD可选,易于在任何安装位置阅读 阅读方向 – 可以使用SSP接口通过PC进行配置TROVIS-VIEW软件 – 可变的自动启动,具有四种不同的初始化 模式 – 预设参数-仅偏离标准值 需要调整 – 校准行程传感器,无易磨损齿轮 – 子初始化模式(替代)允许定位器在工厂处于紧急状态时启动在阀门不移动的整个行程中运行范围。 – 将所有参数存储在EEPROM中(受保护防止电源故障) – 两线制系统,电气负载在300至200之间350Ω,取决于版本(请参见表1) – 可调输出压力限制 – 可激活的关闭功能 – 连续监控零点 – 集成温度传感器和工作时间计数器 3730系列 3730-2型电动气动定位器 应用 单作用或双作用定位器,用于连接到气动控制阀。自校准,自动适应阀门和执行器。设定点4至20 mA阀行程3.6至300毫米开启角度24至100° – 两个标准的可编程位置警报 – 自我诊断;警报为压缩状态,符合NAMUR建议NE 107,因故障而发布警报触点或可选的模拟位置变送器 – 用于控制阀的集成EXPERTplus诊断(u T 8389-1)
|
