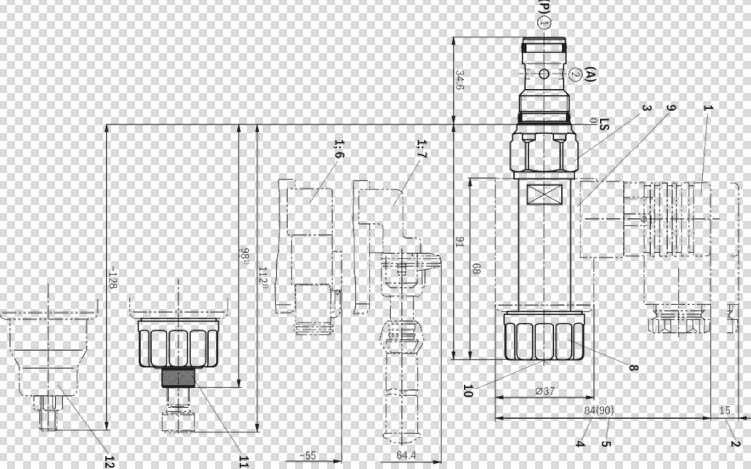

德国REXROTH插装阀R901151294，2/2方向阀，直接操作，带电磁阀,尺寸1,组件系列B,大工作压力500 bar,大流量20 l / min,它们主要由带阀座，螺线管的旋入部分，关闭元件和压缩弹簧组成,阀门的初始位置（常开“ P”或常闭“ N”）由关闭元件的位置和压缩弹簧的布置确定。由于结构设计的原因，2/2换向阀总是根据驱动力进行压力补偿。主油口➀和➁可以承受350 bar / 500 bar的工作压力.插装阀与我们所说的普通液压控制阀有所不同，它的通流量可达到1000L/min,通径可达200～250mm。阀芯结构简单，动作灵敏，密封性好。它的功能比较单一，主要实现液路的通或断，与普通液压控制阀组合使用时，才能实现对系统油液方向、压力和流量的控制。 只能沿箭头方向流！对于版本“ U”（工作压力为500 bar）以及版本“ R ...- 17”，主端口➀将连接至泵接口P！版本“ R ...- 17”的阀门经过流量优化，因此压力差更低。在符号“ P”处，关闭元件通过螺线管压在阀座上，符号“ N”通过压缩弹簧压在阀座上。流量以无泄漏的方式被阻塞。手动超驰允许在没有电磁阀通电的情况下切换阀,隐藏式版本“ N9”或可拧紧版本“ N11”可用。组件由阀芯、阀套、弹簧和密封圈组成。根据用途不同分为方向阀组件、压力阀组件和流量阀组件。同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。三种组件均有两个主油口A 和B、一个控制口x 。
德国REXROTH插装阀R901151294，插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀*可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。
体积小、成本低
批量生产的对用户益处在阀块还未装配线终点时就已显现。采用插装阀设计的整套控制系统可为用户大大减少制造工时；该控制系统的每个元件在组装成集成阀块前就可进行独立测试；集成块在发给用户之前就可进行整体测试。
由于必须安装的元件和连接的管路大大减少，为用户节省大量的制造工时。由于系统污染物的减少，泄漏点的减少和装配错误的降低，使可靠性显著提高。插装阀的应用实现了系统的高效、方便。
以轮式装载机为例，采用插装阀集成块来代替故障不断、难以诊断和维修的动力传动控制装置。原有控制系统有60多个连接管件和19个独立元件。用来替代的整体特制集成块上只有11个管件和17个元件。体积为12 x 4 x 5立方英寸，是原系统所占空间的20%。采用插装阀的特点如下：
减少安装时间 减少泄漏点 减少易污染源 减少维修时间（因为插装阀无需取下管接头配件即可更换）
功能全、应用广泛
插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。在常被忽视的工业领域中，插装阀的应用在不断的扩大。特别是在许多重量和空间的限制的场合中，传统工业液压阀束手无策，而插装阀却大显身手。在某些应用场合，插装阀是提高生产力和竞争力的*选择
新型插装阀的功能正不断被开发出来。这些新开发成果将保证将来可持续的生产效益。过去的经验证明：想象力的贫乏是采用插装阀实现生产既期效益的*限制。 符号/电路图
版本“ R”（350巴）
符号“ N”常闭
版本“ R”（350巴）
符号“ P”常开
版本“ U”（500巴）和“ R…-17”（350巴）
符号“ N”常闭
版本“ U”（500巴）和“ R…-17”（350巴）
符号“ P”常开 特征
安装腔R / T-13A
电磁阀直接操作的方向阀，两侧紧紧
堵塞端口，无泄漏
即使长时间停顿也能可靠切换
湿针直流螺线管
电磁线圈可以旋转 |
