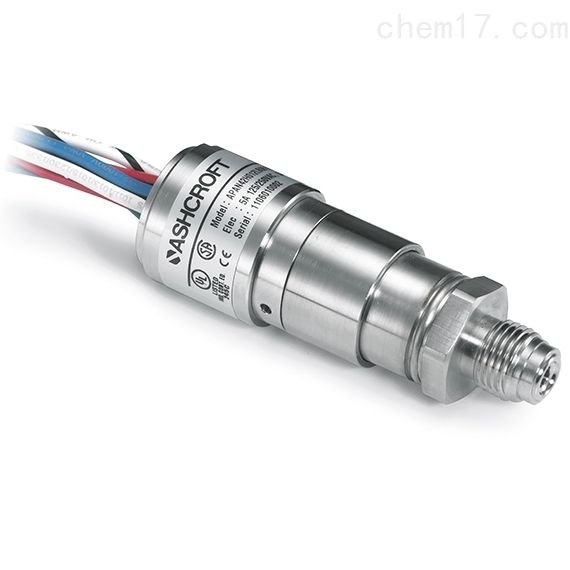

KM417MGA42E025MPGXTS美国ASHCROFT传感器 KM41，KM45 OEM压力传感器除了标准产品外，我们还提供可定制的修改，以满足移动液压，气动，工业设备和自动化等细分市场中OEM的需求。压力传感器是使用蕞为广泛的一种传感器。传统的压力传感器以机械结构型的器件为主，以弹性元件的形变指示压力，但这种结构尺寸大、质量重，不能提供电学输出。随着半导体技术的发展，半导体压力传感器也应运而生。其特点是体积小、质量轻、准确度高、温度特性好。特别是随着MEMS技术的发展，半导体传感器向着微型化发展，而且其功耗小、可靠性高。 尺寸图
仅供参考，有关特定尺寸的图纸，请咨询我司技术员  美国ASHCROFT传感器KM41的接线一向是客户采购过程咨询得多的问题之一，很多客户都不知道传感器如何连线，其实各种传感器的接线方式基本都是一样的，压力传感器一般有两线制、三线制、四线制，有的还有五线制的。压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是蕞简单的，ASHCROFT压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。四线制压力传感器肯定是两个电源输入端，另外两个是信号输出端。四线制的多半是电压输出而不是4~20mA输出，4~20mA的叫压力变送器，多数做成两线制的。压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0~2V。至于怎么接到显示仪表，要看仪表的量程是多大，如果有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。五线制压力传感器与四线制相差不大，市面上五线制的传感器也比较少。 注意事项：
过压：
压力峰值超过额定值传感器的超压能力可能会导致不可逆的电气和/或机械损坏压力测量和控制元素。液压锤和电涌会破坏任何压力传感器，必须总是避免。应安装压力缓冲器以消除破坏性的锤子效应。体液液体流动时会发生锤击突然停止，就像快速关闭电磁阀。涌动发生当流量突然开始时泵全功率打开或阀门迅速打开。如果管道中有液体浪涌，尤其会对压力传感器造成损害本来是空的。为了避免损坏浪涌，流体管路应保持充满（如果可能），应携带泵缓慢上电，阀门打开慢慢来为了避免两者的损害液压锤和电涌，电涌应安装腔体。 KM417MGA42E025MPGXTS美国ASHCROFT传感器 液压锤和喘振的症状
破坏作用：
•压力传感器在零压力下显示输出（大零偏移）。
•压力传感器输出保持不变恒定而不管压力
•在严重的情况下，将没有输出。
冷冻：
禁止压力介质冻结港口。 单元应排空（安装在垂直位置，且电气终端朝上）以防止发生冷冻造成的超压损坏媒体。
3.静态电费：
暴露在静电中的任何电子设备都可能易于损坏电荷。
避免损坏
换能器遵守以下规定：
•将传感器的身体接地进行任何电气操作之前连接。
•断开连接时，请取下后地面！
注意：
电缆（如果提供）未连接到换能器主体，不是合适的接地。
规格书:
精度：量程的±0.5％，量程的±0.25％（OPT。）
终端点，包括零位和跨度偏移
量程的±1.5％：–4°F至185°F（–20°C至85°C）
量程的±2.0％：–40°F至–4°F（–40°C至–20°C）
量程的±2.0％：–185°F至–221°F（85°C至105°C）
稳定性：每年<±0.25％
耐用性：> 10,000,000次
湿度：0至100％R.H.，无影响
特征:
广泛的温度能力
全焊接压力结构
不锈钢外壳
高EMI / RFI等级
范围从5 psi到20,000 psi
IP67防护等级（可用IP69K）
电气和过程的广泛选择
可用的连接
可定制的配置
低订购数量 应用领域:
越野装备
工程机械
压缩机控制
泵监控
农业/灌溉设备
诊断套件
发动机监控
过程自动化与控制
液压和气动感应 |
